空压机的流量怎么计算的呢?

    博莱特空压机


             随着空压机行业解决方案的发展,上海定盛机械可以为用户提供越来越丰富的产品和服务,比如空气流量计,就是我们标准的流量计产品。但说起流量计,可能很多调试过流量计的人都会觉得又爱又恨。原因就是,在所有压缩空气现场过程仪表中,流量变送器是最难以琢磨的一个,它的准确性会受到工况、压力、温度、介质流速、管径大小、安装方式等等多种因素影响,所以怎么样合适的选型和怎么样保证其准确性是一个问题。在这里分享几个比较重要的知识。

    基本概念

             目前市场上有很多种流量计:涡轮,涡街,孔板、热式、超声波、电磁……. 。而用于压缩机空气系统的性价比较高的是涡街流量计,南控仪表的标准流量计产品也是这种。对压缩空气流量来说,常常会用到的两个名词,标况流量和工况流量。标况流量是温度20℃ 压力0.1MPa下的流量,单位一般是Nm3/min。我们一般说空压机气量为20m3其实是标况流量;工况流量就是在工作状态下的温度和压力下的流量,单位一般用m3/min表示。

    流量计的选型说明
    1. 如现场标况流量单位是Nm3/h,首先x60变成Nm3/h;

    2. 再把现场标况流量 Nm3/h装换成工控流量Nm3/h;对我们的压缩空气系统来说,简便的算法是: 标况流量/(1+表压) ≈工况流量(其中,表压的单位是kg)

    3. 根据计算出的工况流量在选型表中对应选型,重要原则是。

    a) 使流量计处于1/3~2/3量程范围内。
    b) 原则上不缩管或扩管。

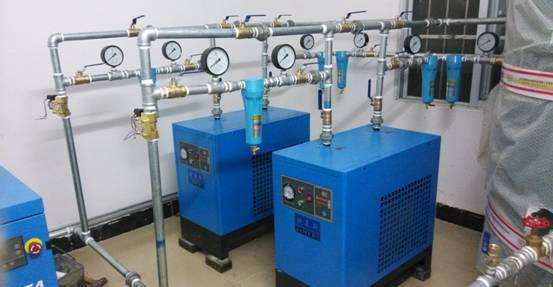

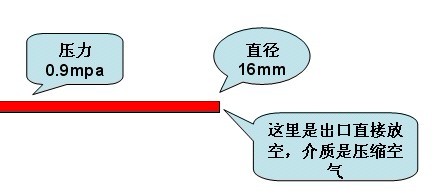

    空压机流量计算方式
    计算方式:

    P=0.5ρV2
    ρ---密度 1.19
    V2---速度平方
    P--静压(作用于物体表面)
    v=sqrt(2*900/1.19)=38.89m/s
    钢管外径为D=16mm,内径按d=12mm计算
    L=Av=(π/4)×0.012×0.012×38.89=0.0044立方米/秒=15.834立方米/小时
    安装注意事项

    涡街流量计的安装位置非常关键,如果安装不正确,测量就会不准确。几个基本的注意事项如下:
        1)不能安装在振动的管路上,所以压缩空气系统应该安装在储气罐后的母管上,不能安装在空压机出口的管路上。

         2) 必须安装在直管路上,通常流量计安装前端至少要有10D(即10倍管径)的长度的等径直管段,后端要有5D长度的等径直管段。

        3)流量计上游**不要装阀门,阀门应装在下游5D外。如果阀门一定要装在流量计上游,则必须保证流量计上游50D 的等径直管段,下游应有不小于5D的等径直管段。

        4)如果流量计上游管路有弯头或者扩管或者缩管,对直管段的长度要求会更高,具体要求可参见流量计安装手册。

    常见问题
     1:如果要在博莱特空压机出口的管路上安装流量计,怎么办?
    由于空压机出口管路振动很大,建议不选择涡街流量计而选择其他类型的流量计;如果一定要在出口管路安装,空压机管路必须做减振措施,建议的减振措施为接口管路要用特殊的金属橡胶软管。

    2:流量计表头显示的什么流量或者提供什么信号?
    标准的流量计上可显示:工况瞬时流量和工况累积流量。并带4~20mA工况瞬时流量信号输出。

    3: 如果用户要显示标况流量怎么办?
    要显示标况流量需要做温压补偿,即要再配置1个压力变送器,1个温度变送器,和1个流量积算显示仪。  也可以采用变通方式,如果现场压力、温度比较稳定且配有控制系统,可在控制系统上通过计算来显示工况流量(准确度比第一种差)

    4:空压机的流量要比实际的多一点,因为这里面还有管路长度的误差,以及压差的损耗。
